1.2 LED 芯片制作的工艺流程

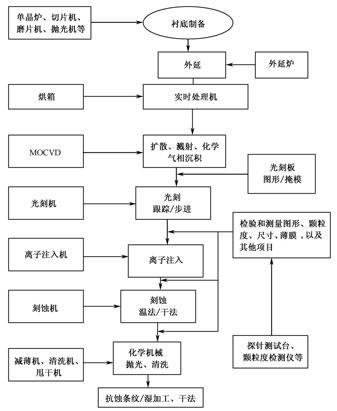

LED 的制作工艺与半导体器件的制作工艺有很多相同之处。因此,除了个别设备之外,多数半导体设备经过适当的改造后,均可用于 LED 产品的制作。图 1.5 给出了制作 LED 芯片的工艺流程及相应工艺所需的设备。

LED 制作工艺流程分为两大部分。首先在衬底上制作氮化镓(GaN)基的外延片,这个过程主要是在金属有机物化学气相沉积(Metalorganic Chemical Vapor Deposition,MOCVD)外延炉中完成的。准备好制作 GaN 基外延片所需的材料源和各种高纯的气体之后,按照工艺的要求就可以逐步把外延片做好(具体的工艺做法,这里不详细说明)。接下来是对 LED pn 结的两个电极进行加工(电极加工也是制作 LED 芯片的关键工序),并对 LED 毛片进行减薄、划片;然后对毛片进行测试和分选,就可以得到所需的 LED 芯片。

补充资料

MOCVD 外延炉是最重要的 LED 制造设备,一台 MOCVD 外延炉的造价就要 100 多万美元。MOCVD 是制作 LED 芯片最重要的一种技术,也是投资最大的一个环节。此外,制作电极需要用到光刻机、刻蚀机、离子注入机,这也是一个投资较大的环节。再则是减薄、划片和测试过程。由于生产中使用的蓝宝石衬底的硬度很高,要将其从 400 nm 减到 100 nm 左右,并要求厚度均匀、避免碎片,因此减薄也是一项工艺要求很高的过程。划片机要求使用十分坚硬的刀片,否则不能划断蓝宝石(也可用激光技术)。总的来说,这几台制作 LED 的设备造价都比较昂贵,是生产环节的一个投资重点。

加载中...

图 1.5 LED 制作工艺的流程图

下面从 LED 的衬底、外延片、pn 结电极三部分来具体讲解 LED 的制作工艺。

1.2.1 LED 衬底材料的选用

对于制作 LED 芯片来说,衬底材料的选用是首要考虑的问题。应该采用哪种合适的衬底,需要根据设备和 LED 器件的要求进行选择。目前市面上一般有三种材料可作为衬底:

● 蓝宝石(Al 2 O 3 );

● 硅(Si);

● 碳化硅(SiC)。

蓝宝石衬底

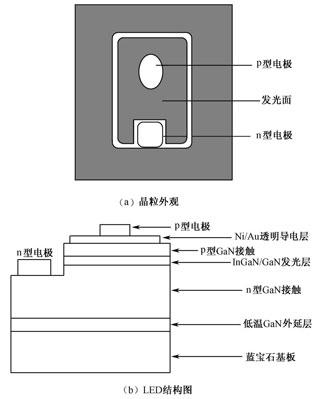

通常,GaN 基材料和器件的外延层主要生长在蓝宝石衬底上。蓝宝石衬底有许多的优点:首先,蓝宝石衬底的生产技术成熟、器件质量较好;其次,蓝宝石的稳定性很好,能够运用在高温生长过程中;最后,蓝宝石的机械强度高,易于处理和清洗。因此,大多数工艺一般都以蓝宝石作为衬底。图 1.6 所示为使用蓝宝石衬底做成的 LED 芯片。

加载中...

图 1.6 蓝宝石作为衬底的 LED 芯片

使用蓝宝石作为衬底也存在一些问题,例如,晶格失配和热应力失配,这会在外延层中产生大量缺陷,同时给后续的器件加工工艺造成困难。蓝宝石是一种绝缘体,常温下的电阻率大于 10 11 Ω·cm,在这种情况下无法制作垂直结构的器件;通常只在外延层上表面制作 n 型和 p 型电极(如图 1.6 所示)。在上表面制作两个电极,造成有效发光面积减少,同时增加了器件制造中的光刻和刻蚀工艺过程,结果使材料利用率降低、成本增加。由于 p 型 GaN 掺杂困难,当前普遍采用在 p 型 GaN 上制备金属透明电极的方法,使电流扩散,以达到均匀发光的目的,但是金属透明电极一般要吸收 30%~40% 的光,同时 GaN 基材料的化学性能稳定、机械强度较高,不容易对其进行刻蚀,因此在刻蚀过程中需要较好的设备,这会增加生产成本。

蓝宝石的硬度非常高,在自然材料中其硬度仅次于金刚石,但是在 LED 器件的制作过程中却需要对它进行减薄和切割(从 400 nm 减到 100 nm 左右)。添置完成减薄和切割工艺的设备又要增加一笔较大的投资。

蓝宝石的导热性能不是很好(在 100℃ 约为 25 W/(m•K))。因此在使用 LED 器件时,会传导出大量的热量;特别是对面积较大的大功率器件,导热性能是一个非常重要的考虑因素。为了克服以上困难,很多人试图将 GaN 光电器件直接生长在硅衬底上,从而改善导热和导电性能。

硅衬底

目前有一部分 LED 芯片采用硅衬底。硅衬底的芯片电极可采用两种接触方式,分别是 L 接触(Level-contact,水平接触)和 V 接触(Vertical-contact,垂直接触),以下简称为 L 型电极和 V 型电极。通过这两种接触方式,LED 芯片内部的电流可以是横向流动的,也可以是纵向流动的。由于电流可以纵向流动,因此增大了 LED 的发光面积,从而提高了 LED 的出光效率。因为硅是热的良导体,所以器件的导热性能可以明显改善,从而延长了器件的寿命。

碳化硅衬底

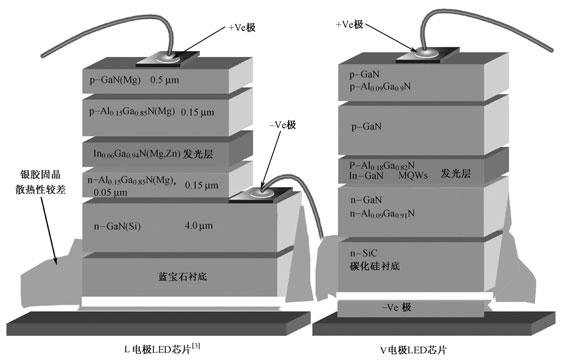

碳化硅衬底(美国的 CREE 公司专门采用 SiC 材料作为衬底)的 LED 芯片电极是 V 型电极,电流是纵向流动的。采用这种衬底制作的器件导电和导热性能都非常好,有利于做成面积较大的大功率器件。采用蓝宝石衬底和碳化硅衬底的 LED 芯片如图 1.7 所示。

加载中...

图 1.7 采用蓝宝石衬底与碳化硅衬底的 LED 芯片

碳化硅衬底的导热性能(碳化硅的导热系数为 490 W/(m·K))要比蓝宝石衬底高 10 倍以上。蓝宝石本身是热的不良导体,并且在制作器件时底部需要使用银胶固晶,这种银胶的传热性能也很差。使用碳化硅衬底的芯片电极为 V 型,两个电极分布在器件的表面和底部,所产生的热量可以通过电极直接导出;同时这种衬底不需要电流扩散层,因此光不会被电流扩散层的材料吸收,这样又提高了出光效率。但是相对于蓝宝石衬底而言,碳化硅制造成本较高,实现其商业化还需要降低相应的成本。
