1 概述 1.1 蓝牙的来源
公元940-985年，哈洛德·布美塔特(Harald Blatand)，统一了整个丹麦，蓝牙是这个丹麦国王Viking的“绰号”，因为他爱吃蓝莓，牙齿被染蓝，因此而得这一绰号“Bluetooth”
来自英特尔的工程师JimKardach，在一次无线通讯行业会议上提议将“Bluetooth”作为无线通讯技术标准的名称，含有将四分五裂的局面统一起来的意思
蓝牙的标志是一个结合符文，它融合了卢恩字母（古北欧人使用的一类字母，现已灭绝）中的H（ᚼ）和B（ᛒ）符文，同时也是哈拉尔国王名字的首字母缩写
汽车领域
将BT功能应用到车载免提系统中，是最典型的汽车BT应用技术，利用手机作为网关，打开手机BT与车载免提系统，只要手机在距离车载免提系统的10米之内，都可以自动连接，控制车内的麦克风与音响系统，从而实现双向通话在汽车领域的应用
工业生产领域
BT 技术在数控机床中的应用，主要体现于无线监控方面，利用BT技术安装相应的监控设施，为数控机床用户生产提供方便，同时也维护了数控机床生产的安全，技术人员根据携带BT监控设备，随时监控与管理机床运行，发现数控机床生产问题及时治理
医药领域
以BT传输设备为依托，将医院诊断结果及时输送到存储器中，BT听诊器的应用以及BT传输本身耗电量较低，传输速度更加快速，所以利用电子装置及时传输诊断结果，提高医院诊断效率，确保诊断结果数据准确性

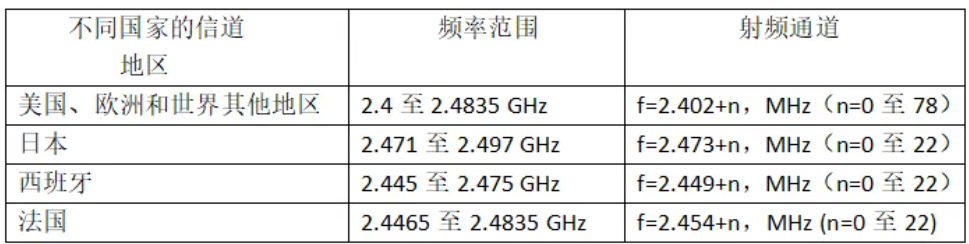

2 蓝牙工作原理 2.1 信道蓝牙技术采用多信道通讯，工作于ISM频段，通常是在2.402GHz至2.48GHz之间

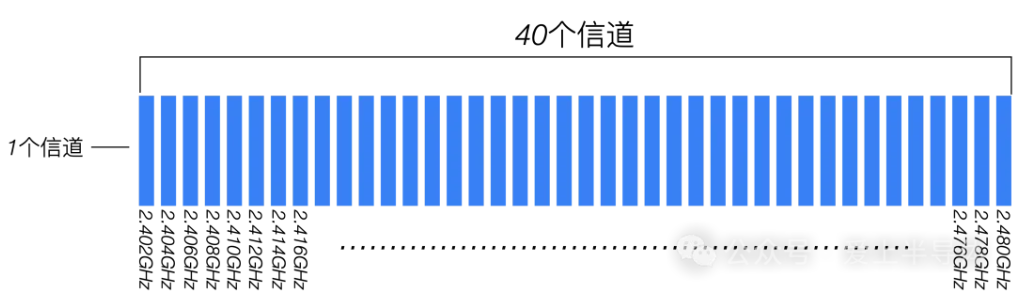

低功耗蓝牙有40个信道，信道范围从2.402GHz到2.480GHz，每个信道的间隔是2MHz

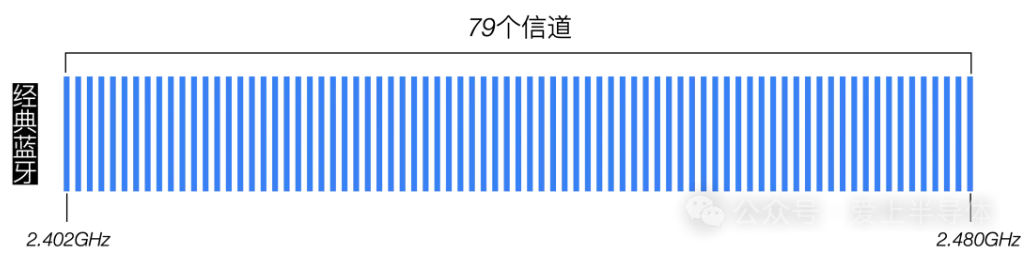

经典蓝牙的信道数量是79个，其范围也是从2.402GHZ-2.480Ghz，但是每一个信道的带宽只有1MHz
蓝牙使用了一种自适应跳频技术，通信双方以每秒 1600 次的速度在可用的79个信道上跳转，避免被一些固定的噪声干扰
2.2 调制蓝牙利用的是高斯频移键控技术
在GFSK技术中，使用一个高斯滤波器对载波频率进行平滑处理，以减少误码率

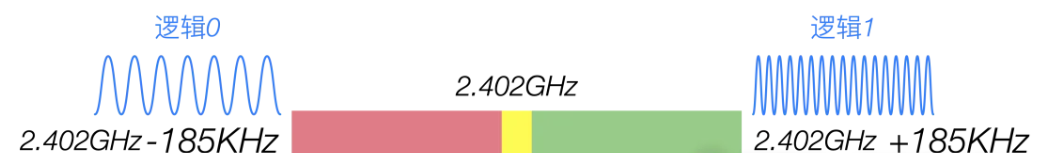

低功耗蓝牙的GFSK的偏移量一般为±185KHz，首先确定一个中心频率，比如中心频率为2.402GHZ，逻辑1是在中心频率的基础上加185KHZ，逻辑0是在这个基础上减去185KHZ
经典蓝牙使用称为0.5BT高斯频移键控(GFSK)的数字频率调制技术实现彼此间的通信，把载波上移157kHz代表“1”，下移157kHz代表“0”，速率为100万符号(或比特)/秒，然后用“0.5”将数据滤波器的-3dB带宽设定在500kHz，限制射频占用的频谱

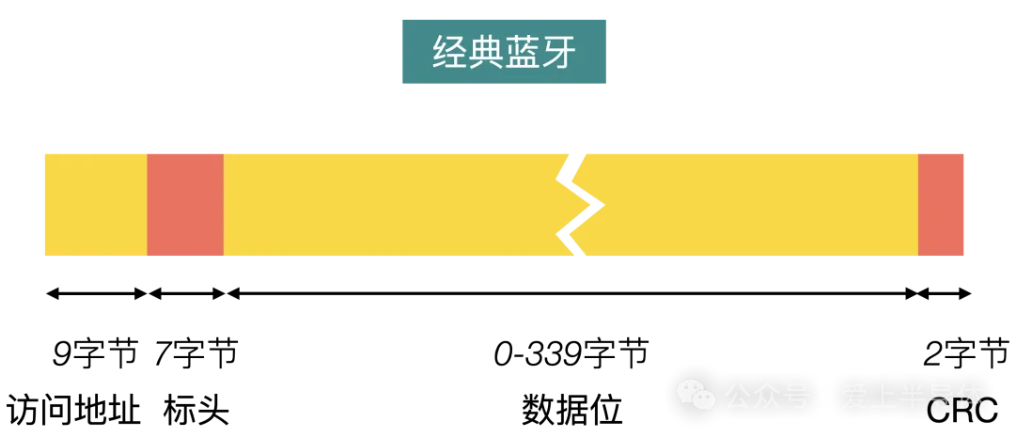

2.3 数据包经典蓝牙的数据包最多有357个字节
9个字节的访问地址，区分每一个蓝牙设备
7个字节的标头，确保数据的可靠性和稳定性
数据位，长度在0-339个字节之间，如果是简单的控制指令，数据位的长度很短，可能只有一两个字节，但如果传递的是音频信号，数据位可达上百个字节
最后两个字节是CRC校验，用于检测这一帧数据正确与否

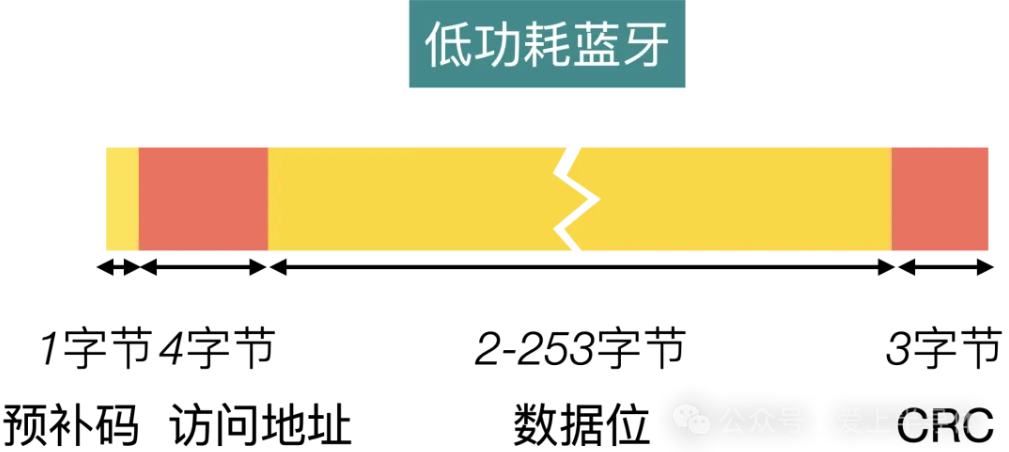

低功耗蓝牙最多有261个字节
最开始有1个字节的预补码，用于时钟同步和信道估计
接下来是4个字节的访问地址，用于区分不同的蓝牙设备
然后是2-253个字节的数据位
最后是三个字节的CRC校验位
经典蓝牙发射包类型：
DH1、DH3、DH5、2DH1、2DH3、2DH5、3DH1、3DH3、3DH5
按调制方式分类：
DH1、DH3、DH5属于 BDR 的包类型，调制方式为 GFSK
2DH1、2DH3、2DH5属于 EDR 的包类型，调制方式为π/4-DQPSK
3DH1、3DH3、3DH5 属于 EDR 的包类型，调制方式为 8DPSK
BLE蓝牙发射包类型：一般是BLE_1M、 BLE_2M
经典蓝牙和低功耗蓝牙的区别如下：
低功耗蓝牙
经典蓝牙
信道
40个信道 2MHZ间隔
79个信道 1MHZ间隔
传输距离
10米左右
最大可100米
传输速度
通常不大于2M/S
最大3M/S
功耗
功耗极低
电池供电可使用数年时间
不注重功耗
着重于传输容量
应用
物联网
智能家居
可穿戴设备
蓝牙耳机
数据传输
鼠标键盘
2.4 组网方式基本型和数据型EDR(Enhanced Data Rate)：BR/EDR型是以点对点网络拓扑结构创建一对一设备通信

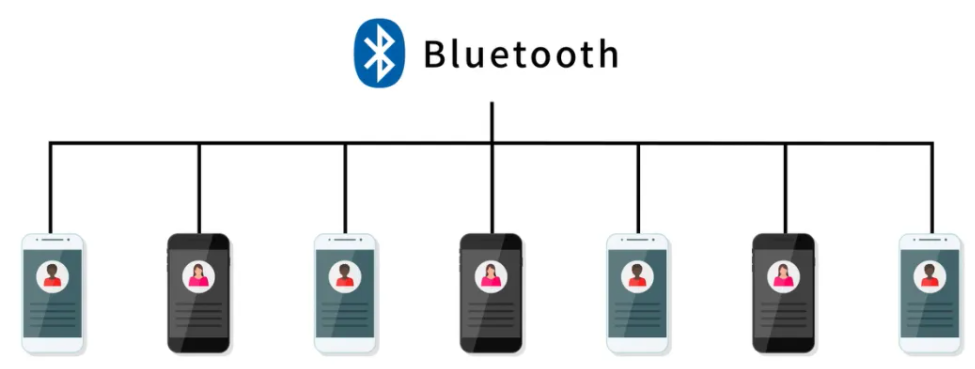

蓝牙的设备之间的组网方式是主从模式，也即有一个设备作为主设备Master，其他的设备作为从设备Sle
一个主设备最多可以连接7个不同的从设备
每个蓝牙设备都有一个唯一的 48 位地址，保证在同时存在多个蓝牙设备的情况下，相互之间不会产生干扰
低功耗型BLE（Bluetooh Low Energy）：BLE型则使用点对点（一对一）、广播（一对多）和mesh（多对多）等多种网络拓扑结构
从2016年的蓝牙5.0开始，蓝牙 Mesh 自组网技术，突破了传统蓝牙连接设备数量以及组网的限制，使得大量的智能装置可以进行多对多的数据传输，组成覆盖范围更广的网络，同时具备了自修复能力和更高的安全性
在智能楼宇的应用场景中， 建筑内的数百个或数千个设备采用蓝牙Mesh组网，可以安全地相互通信，也能搭配蓝牙Mesh网关，将数据透过宽带、5G信号或者Wi-Fi传输，进行远程的数据分析和控制
2.5 传输功率射频功率输出，我们可以分为三个等级：
Class 1：输出功率为1mW (0dBm)～100mW (20dBm)，支持100m传输距离，功率控制是强制
Class 2：输出功率为0.25mW (-6dBm)～2.5mW (4dBm)，功率控制可选，正常情况下1mW(0dBm)支持10m传输距离，只要发射功率能超过0dBm就是属于Class 2的范围，但是如果超过4dBm的话，那就是Class 1
Class 3：输出功率为≤ 1mW (0dBm)，支持1m传输距离，输出功率最低，Class 3类设备由于其覆盖距离非常有限，所以不常见
2.6 灵敏度在一般情况下，RX灵敏度为90-96dBm左右；主要和它的速率有很大的关系
其次就是蓝牙天线，蓝牙天线分为很多种类型，常用的类型有:
PCB天线：成本极低，调试简单，频段单一
陶瓷天线：可以分为块状陶瓷天线和片状陶瓷天线，特点是尺寸小，成本低、性能较好
FPC：成本低，性能好，调试复杂，比较常见的一种天线
LDS：算是FPC的进化版，成本高，空间利用率高，效果好，一般不少400元价位TWS耳机才会使用了LDS天线
2.7 指标参数音频无线传输的规格
sbc是通用的最基本的解码方式，蓝牙耳机都支持，支持44khz/16bit的音频，最高码率328kbps，延时>220ms，所以音质一般
aac是苹果产品通用的解码方式，跟sbc差不多， 支持44khz/16bit的音频，最高码率512kbps，延时约120ms，音质略好于sbc
aptx 支持48khz/16bit的音频，最高码率352kbps，延时约70ms，音质好于sbc，但相比sbc提升并不大
aptx hd是aptx的加强高码率版， 支持48khz/24bit的音频，最高码率576kbps，延时>200ms
aptx_LL是aptx的低延时版， 支持48khz/16bit的音频，最高码率352kbps，延时
