随着新能源市场的内卷式竞争，为了尽量避免红海竞争，各个厂家都在思考如何提供最优的产品，个人相信最优的产品一定是结合系统应用的。对于我们技术体系人员来说，本着“人无我有，人有我优，人优我精”的想法，考虑到储能市场的广阔前景，便开始研究整个储能系统。本系列文章就是站在35kV侧的电力设备角度看整个储能系统的一些个人心得。本篇文章先分享我们在了解储能系统时遇到的电芯容量、电池簇、总电量等几个词汇之间的关系。
电芯容量，电池簇，总电量三者之间的换算关系：
我们都知道随着储能系统的容量增大，电芯容量也随之增大，在我们常接触的大储之电化学储能领域，电芯已经由前两年的280Ah增加到如今的314Ah，甚至在一些试点项目，电芯容量更大。这里只说开始批量应用的。
举例之前见到的配置描述“电芯容量为280Ah，电池簇为416串配置，其电量为0.372MWh”，也是基于此描述，有了写这篇文章的想法，相信对于不少电力人员有用，能够答疑解惑。具体解析如下：

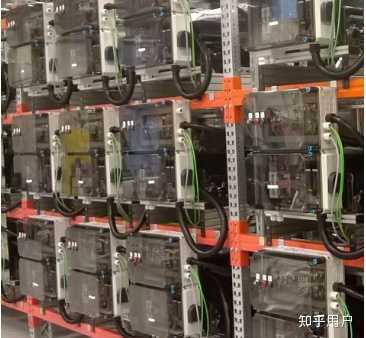

1. 电芯：
电化学储能电站目前常用磷酸铁锂电池（三元铁锂多用于电子产品、电动车等），电芯容量为280Ah，额定电压3.2V（材料特性决定了其电压，三元锂一般3.6V，我们常用的UPS中的铅酸电池电芯电压一般为2V）；电芯也是整体系统中相对核心的产品。

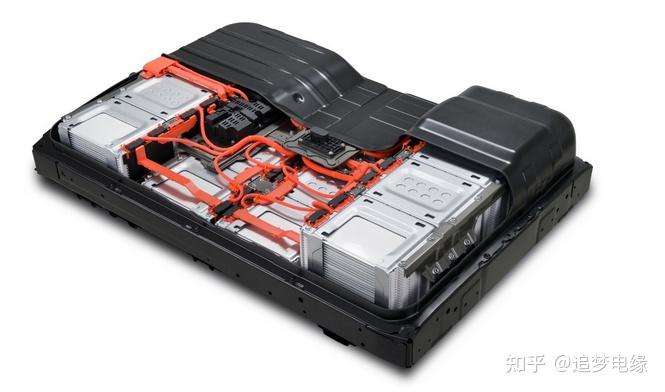

2. 电池包PACK：
电芯串并联之后形成PACK，形成可直接使用的模块。拿之前使用的280Ah电芯举例，PACK一般按串联设计，本次例子中就是1并16串，当然不同的产品路数、串并联方式等可能会有不同，我们只需记住“串联容量不变电压叠加，并联电压不变容量叠加”即可，根据这个规则，这样单个PACK规格便可计算得出：51.2V（3.2V×16）、14.336kWh（51.2V×280Ah）。
3. 电池簇：
多个PACK串联后形成电池簇，一般按1500V系统设计，这样电池簇电压范围需要在800V~1500V/1000V~1500V之间（与PCS直流侧电压范围匹配）。根据开头的问题可以推算出由此系统由26个PACK串联，串联后额定电压为1331.2V，额定容量为372.7kWh（1331.2V×280Ah），即0.372MWh；
说到这里，上面的配置描述涉及的数字之间的逻辑关系便一目了然了，电池簇基本功能也比较齐全了。下面继续向上追溯到整个电池系统，即电池堆和电池系统：

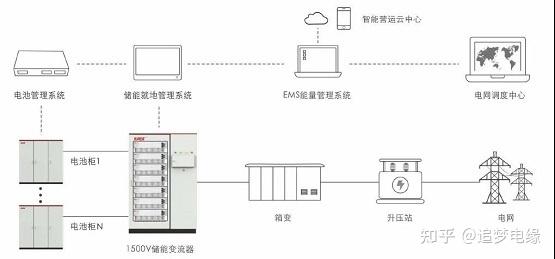

4. 电池堆和电池系统：
电池堆由连接在同一功率变换系统上的可整体控制功率输入、输出的电池集合；电池系统是由一个或多个电池包及相应附件（如管理系统、高压/低压电路、机械总成等）构成的完整能量存储装置。
比如，前几年常见的2.5MW/5MWh储能系统由2台1250kW PCS交流侧并联组成，此时单个电池堆规格为1.25MW/2.5MWh，配置7个电池簇，7个电池簇直流侧并联后接入统一的PCS（这里是25个PACK串联），电池堆容量为2508.8kWh；两个电池堆交流侧并联，即额定容量为5017.6kWh。然后再配之以相关的管理系统等便组成了电池系统。
好了，本篇文章的分享到此结束，下篇文章继续基于传统电力设备的视角看储能系统。
