取下表针，揭开后盖，我们就看到里边是这个样子的了，一些尺轮，还有一个线圈和金属框架，下边是能装1节AA电池的电池仓。细心的读者可能已经发现，电池仓右侧的极片附近有很多白碱，没错，那些就是电池漏液时留下的，说明钟不走，很可能就是因为电极片被腐蚀导致接触不良而引起的，稍后清理一下没准能让这个石英钟复活。
我们把上层的齿轮架取下，下层还有几个齿轮。而且我们也能更清楚的看到左边那个金属架的完整结构了。其实那个金属架和线圈，就是石英钟的电机。很多不知所以然的人也许以为石英钟是用石英驱动的，事实并不是这样，石英钟其实是电动钟。那么它为什么要叫石英钟呢？

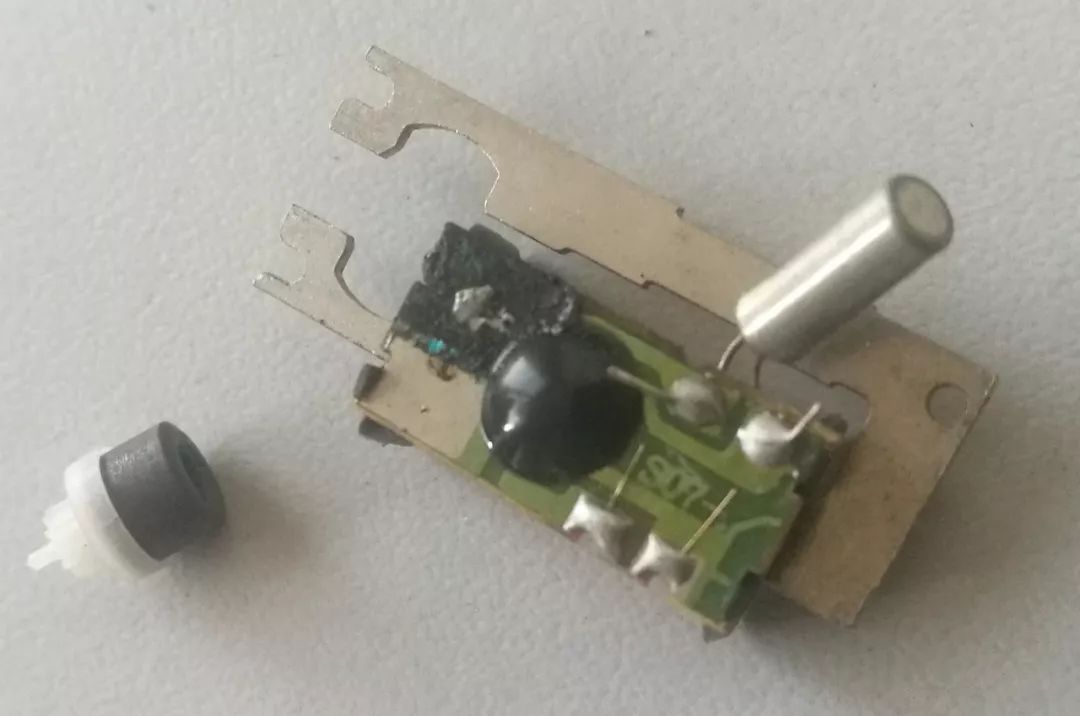

我们把它的电机板从机芯总成上取下来，仔细看一看，在它的背面还有块小的电路板。这个电路板上有一个银色的柱形元件，它叫作石英晶体振荡器，简称晶振。石英钟作为一种机械钟表，与传统的机械钟最大的区别就是控制走时精度的机构有区别，传统的机械钟靠的是钟摆，因为我们知道钟摆是有固定的振荡频率的，机械表利用这个特性保持时钟走时的准确，但是钟摆很大，像个秤砣。
石英晶体加上电压后会形变弯曲，而断开电后它又会产生一个电压，利用这个特性，我们捕获它本身的固有振荡频率，就可以起到同样的保持时钟走时准确的效果了。所以这样一个小小的晶振就可以代替一个大秤砣似的钟摆，可以轻松的把钟表尺寸做到很小，比如石英手表，也是同样的原理，而它的复杂程度比传统机械表却要简单得多。
这是石英钟的电路图，极为简单，如果不带闹钟功能的石英钟，小板子上一共只要接6条线就可以工作。电池2条线，电机2条线，晶振2条线，有个脑袋就会接！
我们看到，图中的晶振标着32768Hz，就是说它的固有频率是32768Hz，在钟表专用芯片的驱动下，就能每秒产生32768次振荡了。可是我们平时看到石英钟都是每秒跳动一下秒针的，这是因为在芯片的内部还有分频电路，经过15次2分频后，32768Hz就成了1Hz，也就是每秒1下了。
实际上石英钟芯片内部是16个2分频，也就是0.5Hz，即每2秒1下，这又是为什么呢？
我们看到那个电机的转子，就是一个塑料齿轮下边一块黑色的圆柱体。那个黑的圆柱体，其实是磁铁，它的NS极是径向分割的。

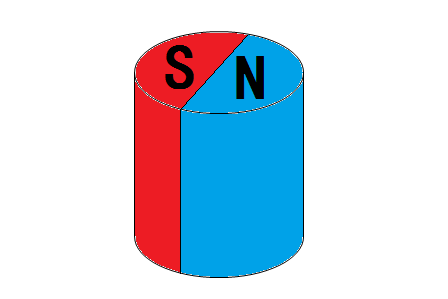

电机上永磁铁的磁极就是如图这样分布的，而它位于那个有开口的铁框(学名叫定子，实际上是铁芯)中间时，线圈所产生的磁力线刚好会贯穿磁铁的NS极。我们都知道，磁铁有同性相斥，异性相吸的特性，所以电机转子的磁极方向，总是会顺着定子中磁力线的方向，而定子的磁力方向是由线圈中流过的电流方向所决定的。如果我们不停的改变定子线圈中的电流极性，电机转子就可以NS——SN——NS——SN……这样不停的改变下去了，也就是说，电机就转起来了。
为了省电，因为秒针只是每秒才需要动一下，所以，电路设计的是每秒才为电机瞬间通一次电，通电的时间只要够让电机转子旋转180度就可以了，而下一秒则需要让电机线圈的极性反过来，再下秒再反回来。所以实际上是每2秒一个周期，一次正，一次反。这就是为什么要把32768Hz做16次2分频的原因了。其中16次2分频的信号用来颠倒极性，15次2分频的信号用来控制打开电机驱动。
喜欢动脑子的人这时可能会提出来一个疑问：为什么180度旋转的时候，电机总是向着表针正转的方向旋转，不会反过来转吗？方向是怎么决定的呢？好吧，那么大家请仔细观察电机定子的铁芯，有没有发现什么细节？
如果你的眼力好，就会发现，其实铁芯开口端并不是对齐的，有一侧略长。所以，转子总是会延着略长的的这条铁芯的延展方向去旋转。这是因为这里的磁力线方向更向外，产生了一个偏转力，让电机无法反向旋转。有部分石英钟机芯上的电机定子铁芯不是整体U形的，而是由两半对上的，那种产品若固定支架断裂，可能会因为开口错位方向改变而导致电机反转，这就是为什么有些石英钟摔过以后就变成倒走的原因了。
电机每次转过180度，但秒钟要30秒才会转180度，所以电机齿轮与秒针齿轮之间有1：30的减速比，这样电机每转30圈，秒针才刚好转1圈，就是1分钟。60秒才是1分钟，60分钟是1小时，所以秒到分和分到时的减速比都是1：60，这样在齿轮的带动下，表就可以完成走时了。
其实有好多产品的名字可能都不是特别的准确，石英钟是因为走时的振荡源是石英振荡器而得名，因为当初的钟用钟摆，石英取代钟摆因此走时准确是它最大的优势，故而把这种技术的钟叫作石英钟，也算是一个卖点吧。其实大家大概听过另一个名字“半导体”，其实指的是收音机，它是使用半导体晶体管制造的，因为与之前的电子管技术相比最大的区别就是使用了半导体元件，所以才得名，是不是和石英钟的名字有点像？
江南财贵人祝大家度过一个时钟准确的愉快周末。
