公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。所以，标注公差与配合是图样中不可缺少的内容。
本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。本标准从2003年12月1日实施，并自实施之日起代替GB/T 4458.5-1984《机械制图 尺寸公差与配合注法》。
一、基本要求
1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合 基础》的规定。
2、字体的写法应符合GB/T 14691-1993《技术制图 字体》的规定。
3、尺寸注法要符合GB/T 4458.4-2003《机械制图 尺寸注法》的规定。
二、在零件图上的公差注法
(一)线性尺寸公差的注法
在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。
1、标注公差带代号
随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规(公差带的代号往往就是量规的代号)检验的场合十分简便。标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。但缺点是具体的尺寸极限偏差不能直接看出。

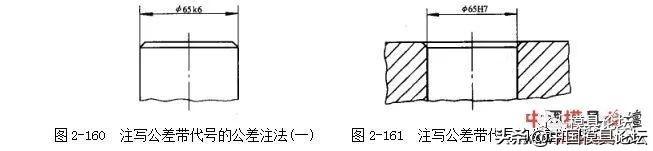

(注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161)。
2、标注极限偏差
在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。至于标注极限偏差的具体方法，现说明如下：
① 极限偏差数字的高度：GB/T 4458.5-2003仍规定极限偏差数字比基本尺寸的数字小一号，其优点是突出了基本尺寸，标注极限偏差所占地位较小。

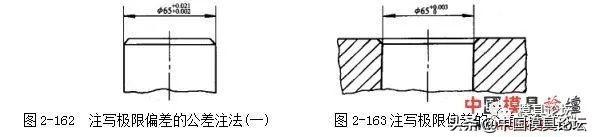

② 极限偏差标注的位置：上偏差应注在基本尺寸数字的右上方，下偏差注在基本尺寸数字的右下方，并且下偏差的数字必须与基本尺寸数字注在同一底线上，如图2-162、图2-163。
$ t5 T' Q6 i% w; }
(二)线性尺寸公差的附加符号注法

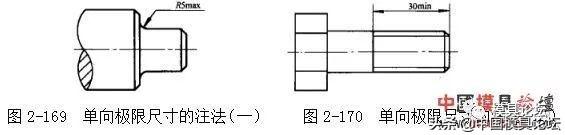

1、当尺寸仅需要限制单个方向的极限时，应在该极限尺寸的右边加注符号“max”或“min”，如图2-169、图2-170。
2、同一基本尺寸的表面，若有不同的公差要求时，应用细实线分开，并按线性尺寸公差注法规定的形式分别标注其公差，如图2-171。
3 J) Y# b5 ~' M
3、如果要素的尺寸公差和形状公差的关系需满足包容要求时，应按GB/T 1182-1996《形状和位置公差 通则、定义、符号和图样表示法》的规定在尺寸公差的右边加注符号“E” ，如图2-172、图2-173。
+ @0 ]' a! u: m( [
三、在装配图上的配合注法
当孔和轴相互结合时，由于它们的实际尺寸不相同，就产生不同的松紧程度，这叫做配合的性质，这主要与公差带的相互位置有关。在装配图样中标注线性尺寸的配合，实际上就是标注孔和轴各自的基本尺寸和公差带。它和尺寸公差的标注一样也有几种不同的形式。
1、标注配合代号
线性尺寸的配合代号是由相配的零件(孔和轴)的公差带代号组合而成的，并规定在基本尺寸的右边用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号如图2-174。必要时也可以按以下形式标注：
① 写在尺寸线的中断处，如图2-175，此时分隔分子与分母的横线可与尺寸线连在一起。
② 用斜线隔开两公差带代号，如图2-176，此时分子和分母同处在一根底线上中间用斜线隔开。
2、标注极限偏差
对于需要直接指明相配零件(孔和轴)的极限偏差的，一般按图2-177的形式标注，孔的基本尺寸和极限偏差注写在尺寸线的上方，轴的基本尺寸和极限偏差注写在尺寸线的下方，也允许按以下形式标注：
① 写在尺寸线的中断处，如图2-178，此时分隔分子与分母的横线可与尺寸线连在一起。
② 为了明确指出装配件的代号时，可在公差带代号或极限偏差之后加注装配件的代号，如图2-179。
( A/ |3 F% h4 y& f4 5 h) j
3、特殊情况的标注
① 当标注与标准件配合的零件(轴或孔)的配合要求时，由于标准件的公差已由有关标准或生产厂所规定，例如滚动轴承等，为了简便而明确起见，在装配图中标注其配合时，仅标注自制的相配零件的公差带代号，而不必标注标准件的公差，如图2-180。
② 当某零件需与外购件(均为非标准件)配合时，应按“标注配合代号”规定的形式标注。
" ~7 s7 L, A y9 e2 v
四、角度公差的标注方法
标注角度公差的基本规则与线性尺寸公差的标注方法相同，只是有些特点与线性尺寸公差略有不同。
1、角度的单位：标注角度时以“度”、“分”、“秒”为单位，依具体角度值的大小选用相应的单位，其基本尺寸和极限偏差的单位可以相同，也可以不相同，但都必须分别加注相应的符号，如图2-181。
0 ~- `, }3 H1 t8 Y
2、单向极限尺寸：标注单向极限角度也和线性单向极限尺寸的注法一样，必须在极限角度的右边加注缩写词“max”、“min”，如图2-181。
五、新旧标准的主要差别
1、增加了第3章“基本要求”，分别对公差带的代号及公差等级的代号、字体写法、尺寸注法等做了规定。
2、在第5章中增加5.4当某零件需与外购件(均为非标准件)配合时的标注形式。
