底部有构筑物不参与土方计算，设计面是平面，四周向上有三级边坡，如何用方格网法一次性计算出土方量？

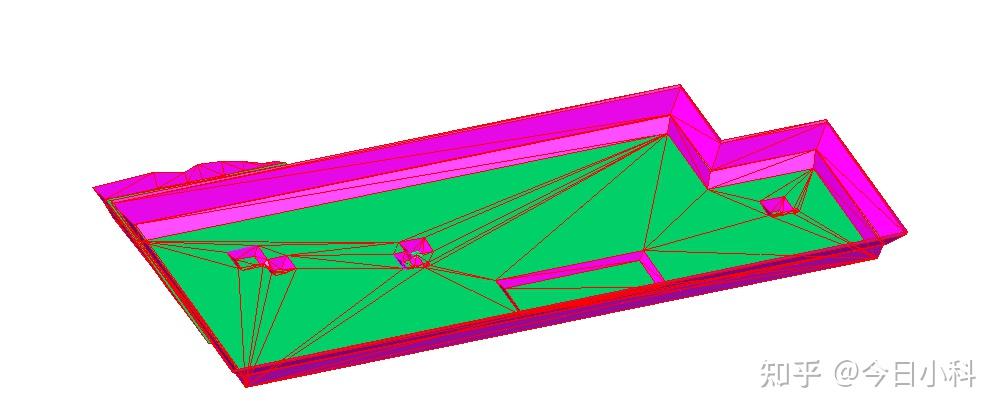

基坑三维视图

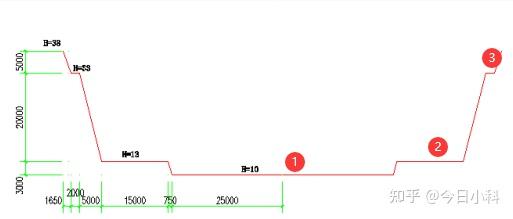

基坑横断面图现在KolidaMap的方格网法土方计算，支持方格网扣岛、方格网边坡和转角放坡啦！本文就来教大家一次性搞定这类复杂的土方工程计算。
方格网土方计算功能

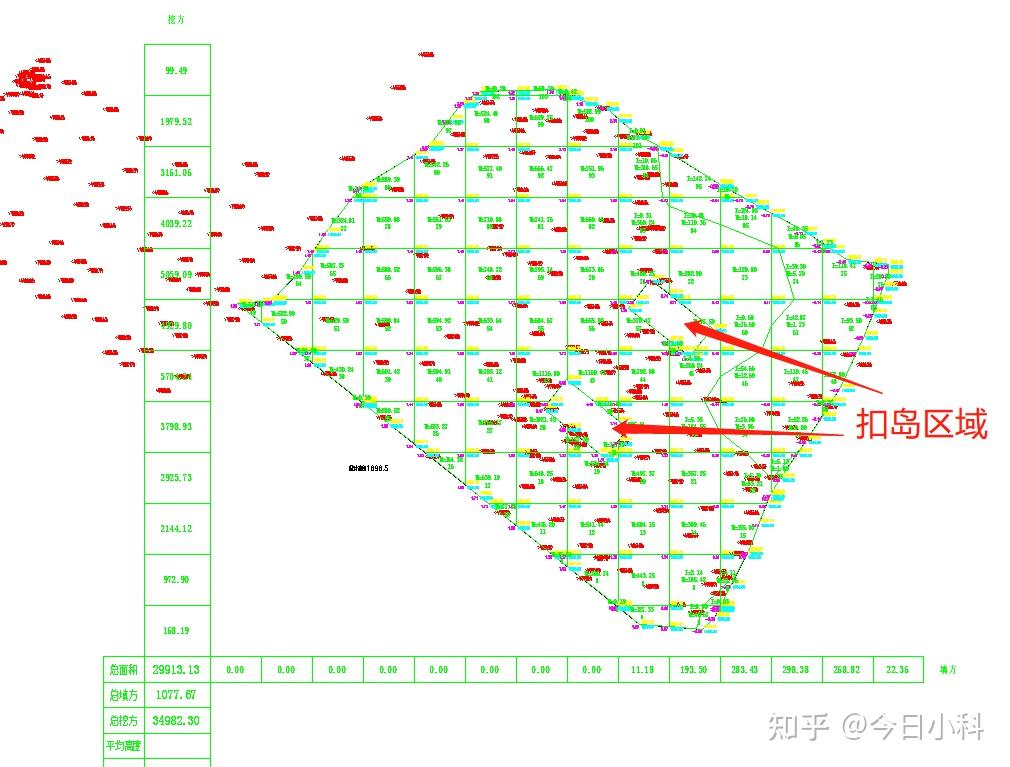

方格网扣岛计算

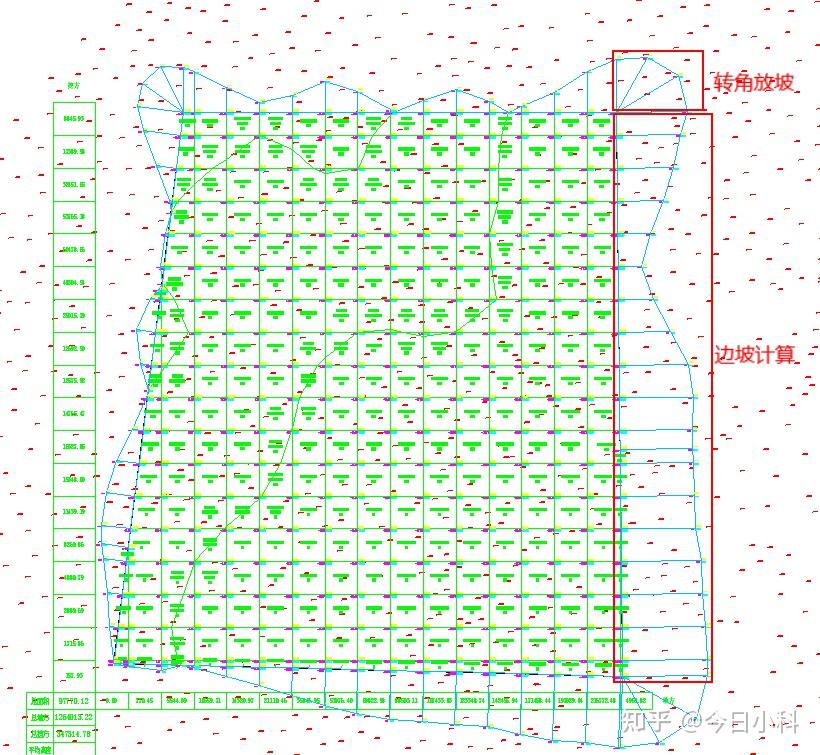

方格网法边坡和转角放坡计算01 计算底部主设计面
基坑底部是个平面，标高65，其中有三个构筑物，不参与计算。
操作步骤：
①展高程点；
②绘制基坑底部和三个构筑物封闭范围线；

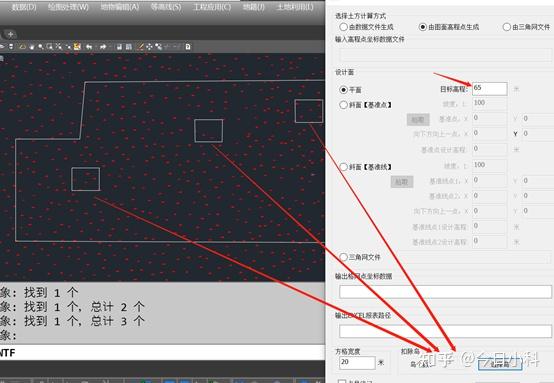

③点击KolidaMap菜单：工程应用-方格网法-方格网土方计算，参考下图输入设计参数，并选择三个构筑物范围线，点击“确定”。
方格网参数设置界面

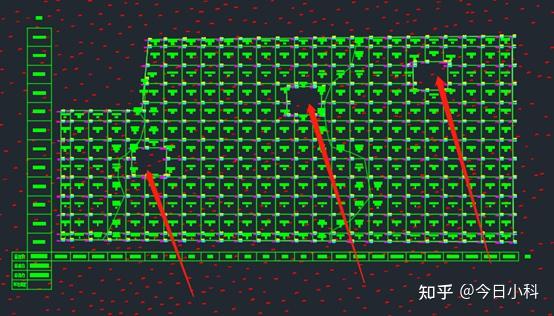

主设计面方格网02 方格网边坡计算

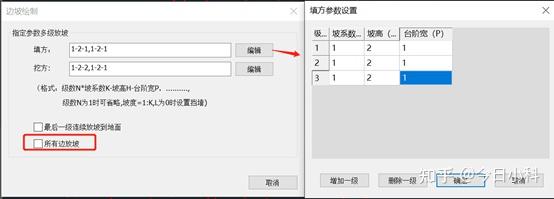

点击KolidaMap菜单：工程应用-方格网法-方格网边坡计算，参照下图设置填挖方的边坡，可勾选“所有边坡”，连续自动绘制边坡。
边坡参数设置界面

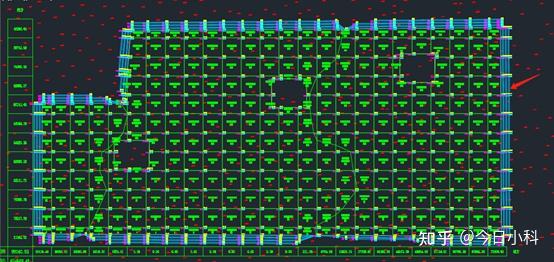

生成的三级边坡03 方格网转角边坡
各段边坡间，都有一处空白区域叫“转角”，下图所示。
边坡的转角区域①点击KolidaMap菜单：工程应用-方格网法-方格网转角放坡计算，在下图界面输入转角参数，一般和边坡的参数一致，勾选“所有角放坡”。
转角参数设置
边坡转角04 土方量统计

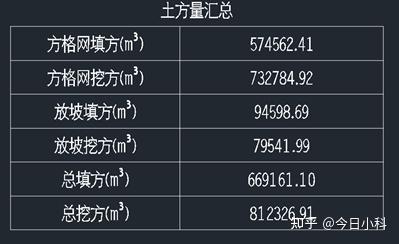

以上步骤完成了底部主设计面、边坡和转角的方格网土方计算，接下来汇总土方量。点击KolidaMap菜单：工程应用-方格网法-土方量统计，按命令行提示操作，输出下图所示汇总计算表。
当复杂设计面的土方工程，有扣岛，有边坡还有转角，用KolidaMap就可以一次搞定了，如果你也遇到这类土方工程，不妨学起来！
